Diafragma kattalashtirish kamerasining muhim qismidir va diafragmani boshqarish algoritmi tasvir sifatiga ta'sir qiladi. Keyinchalik, dispersiya doirasi nima ekanligini tushunishga yordam berish uchun kattalashtirish kamerasida diafragma va maydon chuqurligi o'rtasidagi bog'liqlikni batafsil ko'rib chiqamiz.

1. Diafragma nima?

Diafragma - ob'ektivga kiradigan yorug'lik miqdorini boshqarish uchun ishlatiladigan qurilma.

Ishlab chiqarilgan linzalar uchun biz linzaning diametrini o'z xohishimiz bilan o'zgartira olmaymiz, lekin biz diafragma deb ataladigan o'zgaruvchan maydonga ega teshik shaklidagi panjara orqali linzaning yorug'lik oqimini boshqarishimiz mumkin.

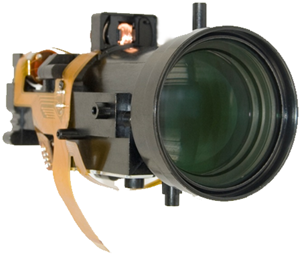

Kamerangizning linzalariga diqqat bilan qarang. Ob'ektiv orqali qarasangiz, diafragma bir nechta pichoqlardan iborat ekanligini ko'rasiz. Ob'ektivdan o'tadigan yorug'lik nurining qalinligini nazorat qilish uchun diafragmani tashkil etuvchi pichoqlar erkin tortilishi mumkin.

Diafragma qanchalik katta bo'lsa, diafragma orqali kameraga kiradigan nurning kesma maydoni shunchalik katta bo'lishini tushunish qiyin emas. Aksincha, diafragma qanchalik kichik bo'lsa, linza orqali kameraga kiradigan nurning kesma maydoni shunchalik kichik bo'ladi.

2. Diafragma turi

1) Ruxsat etilgan

Eng oddiy kamera faqat dumaloq teshikli sobit diafragmaga ega.

2) Mushukning ko'zi

Mushukning ko'z teshigi markazida oval yoki olmos shaklidagi teshikka ega bo'lgan metall qatlamdan iborat bo'lib, u ikki yarmiga bo'lingan. Mushukning ko'z teshigi ikkita metall varaqni yarim tasvirlar yoki yarim olmos shaklidagi teshik bilan tekislash va ularni bir-biriga nisbatan siljitish orqali hosil bo'lishi mumkin. Mushuk ko'zining diafragma ko'pincha oddiy kameralarda qo'llaniladi.

3) Iris

U bir-biriga yopishgan yoy shaklidagi yupqa metall pichoqlardan iborat. Pichoqning debriyaji markaziy dumaloq diafragmaning o'lchamini o'zgartirishi mumkin. Iris diafragmasining barglari qanchalik ko'p bo'lsa va teshik shakli qanchalik ko'p bo'lsa, shunchalik yaxshi tasvir effektini olish mumkin.

3. Diafragma koeffitsienti.

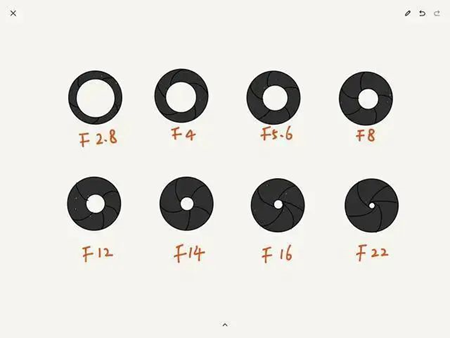

Diafragma o'lchamini ifodalash uchun biz F raqamini F/ sifatida ishlatamiz. Masalan, F1.5

F =1/diametri.

Diafragma F raqamiga teng emas, aksincha, diafragma o'lchami F soniga teskari proportsionaldir. Misol uchun, katta diafragmali ob'ektiv kichik F raqamiga va kichik diafragma raqamiga ega; Kichkina diafragmali linza katta F raqamiga ega.

4. Maydon chuqurligi (DOF) nima?

Rasmga olishda, nazariy jihatdan, bu fokus yakuniy tasvirlash rasmidagi eng aniq pozitsiya bo'ladi va atrofdagi ob'ektlar fokusdan masofa oshgani sayin tobora xiralashib boradi. Fokusdan oldin va keyin aniq tasvir diapazoni maydon chuqurligidir.

DOF uchta element bilan bog'liq: fokuslash masofasi, fokus uzunligi va diafragma.

Umuman olganda, fokuslash masofasi qanchalik yaqin bo'lsa, maydon chuqurligi shunchalik kichik bo'ladi. Fokus uzunligi qanchalik uzun bo'lsa, DOF diapazoni shunchalik kichik bo'ladi. Diafragma qanchalik katta bo'lsa, DOF diapazoni shunchalik kichik bo'ladi.

5. DOFni belgilovchi asosiy omillar

Diafragma, fokus uzunligi, ob'ekt masofasi va bu omillar fotosurat maydonining chuqurligiga ta'sir qilish sababi aslida bitta omilga bog'liq: chalkashlik doirasi.

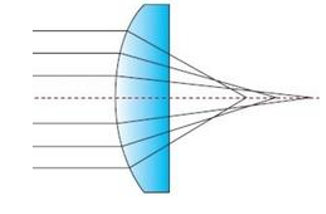

Nazariy optikada yorug'lik linzalardan o'tganda, u aniq nuqta hosil qilish uchun fokus nuqtasida uchrashadi, bu ham tasvirlashda eng aniq nuqta bo'ladi.

Aslida, aberratsiya tufayli ob'ekt nuqtasining tasvirlash nuri bir nuqtada birlasha olmaydi va tasvir tekisligida diffuz doiraviy proyeksiya hosil qila olmaydi, bu dispersiya doirasi deb ataladi.

Biz ko'rgan fotosuratlar aslida katta va kichik chalkashliklardan iborat. Fokus holatidagi nuqta tomonidan hosil qilingan chalkashlik doirasi fotosuratda eng aniq ko'rinadi. Fotosuratdagi fokusning old va orqa qismidagi nuqta tomonidan hosil qilingan chalkash doiraning diametri asta-sekin kattalashib boradi, uni yalang'och ko'z bilan aniqlash mumkin bo'ladi. Ushbu tanqidiy chalkashlik doirasi "ruxsat etilgan chalkashlik doirasi" deb ataladi. Ruxsat etilgan chalkashlik doirasining diametri sizning ko'zingizni tanib olish qobiliyati bilan belgilanadi.

Ruxsat etilgan chalkash doira va fokus o'rtasidagi masofa fotosuratning virtual effektini aniqlaydi va fotosurat sahnasining chuqurligiga ta'sir qiladi.

6. Diafragma, fokus uzunligi va ob'ekt masofasining maydon chuqurligiga ta'sirini to'g'ri tushunish

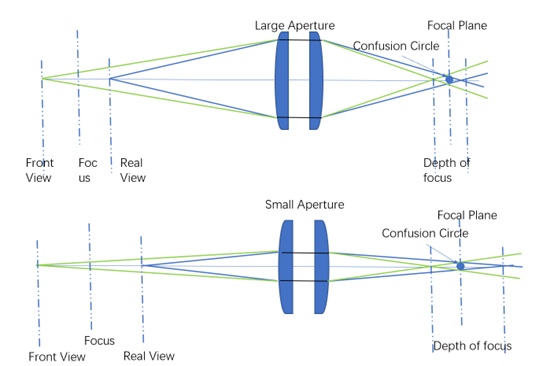

1) Diafragma qanchalik katta bo'lsa, maydon chuqurligi shunchalik kichik bo'ladi.

Rasmning ko'rish maydoni, tasvir o'lchamlari va ob'ekt masofasi aniqlanganda,

Diafragma tasvir maydonining chuqurligini nazorat qilish uchun yorug'lik kameraga kirganda hosil bo'lgan burchakni boshqarish orqali ruxsat etilgan chalkash doira va fokus o'rtasidagi masofani o'zgartirishi mumkin. Kichkina diafragma yorug'lik konvergentsiyasi burchagini kichikroq qiladi, bu dispersiya doirasi va fokus orasidagi masofani uzoqroq qilish va maydon chuqurligini chuqurroq qilish imkonini beradi; Katta diafragma yorug'lik konvergentsiyasi burchagini kattalashtiradi, bu chalkashlik doirasini fokusga yaqinroq qilish va maydon chuqurligini sayozroq qilish imkonini beradi.

2) Fokus uzunligi qancha uzun bo'lsa, maydon chuqurligi shunchalik sayoz bo'ladi

Fokus uzunligi qanchalik uzun bo'lsa, tasvir kattalashtirilgandan so'ng, ruxsat etilgan chalkash doira fokusga yaqinroq bo'ladi va maydon chuqurligi sayozroq bo'ladi.

3) Otish masofasi qanchalik yaqin bo'lsa, maydon chuqurligi shunchalik sayoz bo'ladi

Rasmga tushirish masofasining qisqarishi natijasida fokus uzunligining o'zgarishi bilan bir xil, yakuniy ob'ektning tasvir hajmini o'zgartiradi, bu rasmdagi chalkash doirani kengaytirishga teng. Ruxsat etilgan chalkash doiraning joylashuvi fokusga yaqinroq va maydon chuqurligida sayozroq deb baholanadi.
